7.4.5 Замена щеток генератора

Замена щеток генератора

ПОРЯДОК ВЫПОЛНЕНИЯ

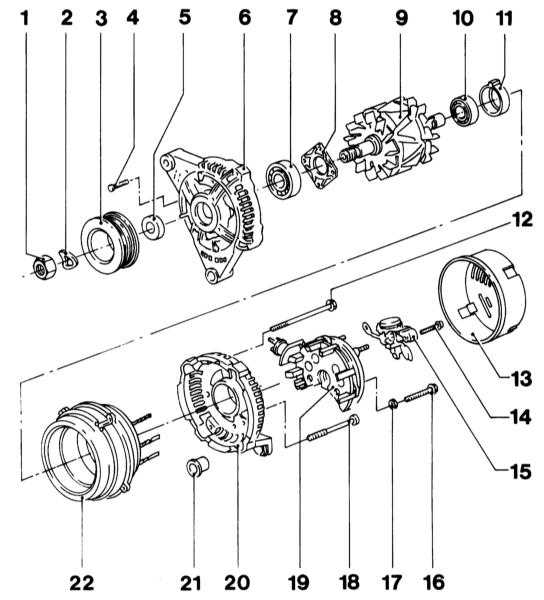

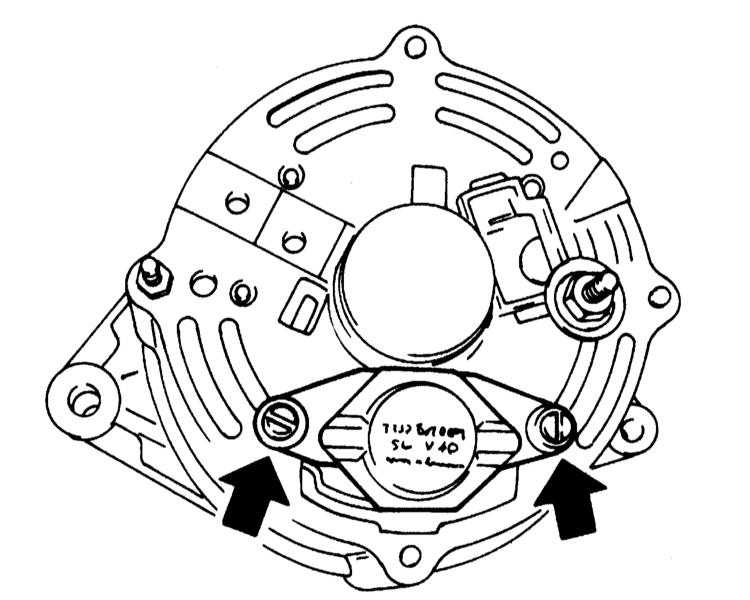

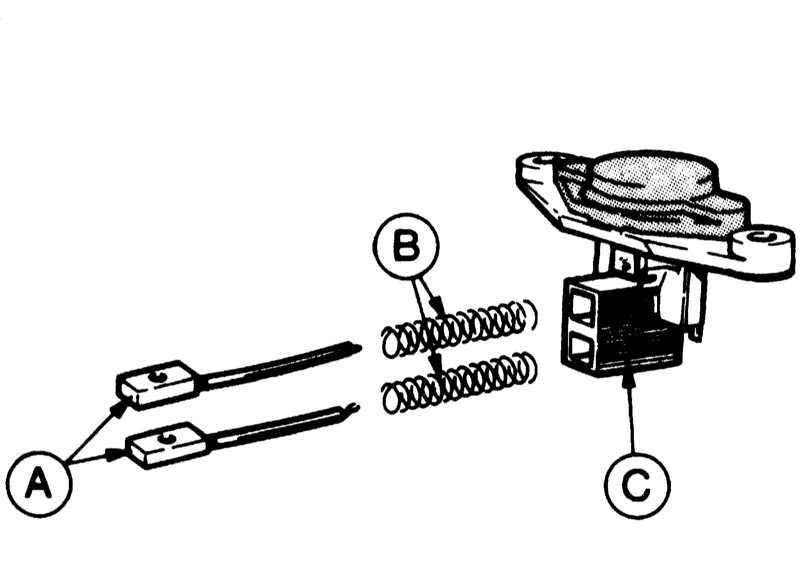

Снимите генератор (см. Раздел Снятие и установка генератора). Перенесите генератор на чистый верстак и уложите шкивом вниз. Выверните крепежные винты и снимите пластмассовую крышку. Сборка генератора Bosch 1 — Гайка 2 — Фигурная шайба 3 — Шкив 4 — Винт 5 — Дистанционная шайба 6 — Передний корпус 7 — Передний подшипник 8 — Крышка переднего подшипника 9 — Якорь 10 — Задний подшипник 11 — Пыльник 12 — Стяжной болт 13 — Крышка 14 — Болты крепления 15 — Регулятор напряжения 16 — Болт 17 — Гайка 18 — Стяжной болт 19 — Выпрямительный мост 20 — Задний корпус 21 — Втулка 22 — Статор Отсоедините электропроводку и выверните два винта крепления щеточного узла. Винты крепления щеточного узла Если щетки изношены или повреждены, замените щеточный узел. Щеточный узел A — Щетки B — Пружины C — Держатель Зачистите и проверьте состояние рабочей поверхности роторных колец, в случае выявления признаков чрезмерного износа или механических повреждений замените генератор в сборе. Сборка производится в порядке, обратном порядку демонтажа компонентов. В заключение установите генератор на свое штатное место (см. Раздел Снятие и установка генератора).
