7.4.4 Снятие и установка генератора
Снятие и установка генератора
Сборка генератора Bosch
|
1 — Гайка
2 — Фигурная шайба
3 — Шкив
4 — Винт
5 — Дистанционная шайба
6 — Передний корпус
7 — Передний подшипник
8 — Крышка переднего подшипника
9 — Якорь
10 — Задний подшипник
11 — Пыльник
|
12 — Стяжной болт
13 — Крышка
14 — Болты крепления
15 — Регулятор напряжения
16 — Болт
17 — Гайка
18 — Стяжной болт
19 — Выпрямительный мост
20 — Задний корпус
21 — Втулка
22 — Статор
|
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
|
- Снимите приводной ремень (см. Главу
Настройки и текущее обслуживание автомобиля).
- Отсоедините отрицательный провод от батареи.
- Снимите корпус воздушного фильтра с рукавом воздухозаборника (см. Главу
Системы питания, выпуска и снижения токсичности отработавших газов).
- На
двигателе 82 л.с. снимите патрубок дроссельной заслонки.
- Отсоедините от генератора всю электропроводку. На
дизельном двигателе
разъедините разъем генератора, расположенный на правой продольной балке рамы.
- На
дизельном двигателе
выверните болты крепления и снимите держатель передней тяги с поперечной балки (см. Главу
Двигатели).
- На
дизельном двигателе
снимите вакуумный насос (см. Главу
Тормозная система).
- На двигателях с V-образным ремнем выверните болты крепления генератора к натяжителю и к нижнему элементу крепления.

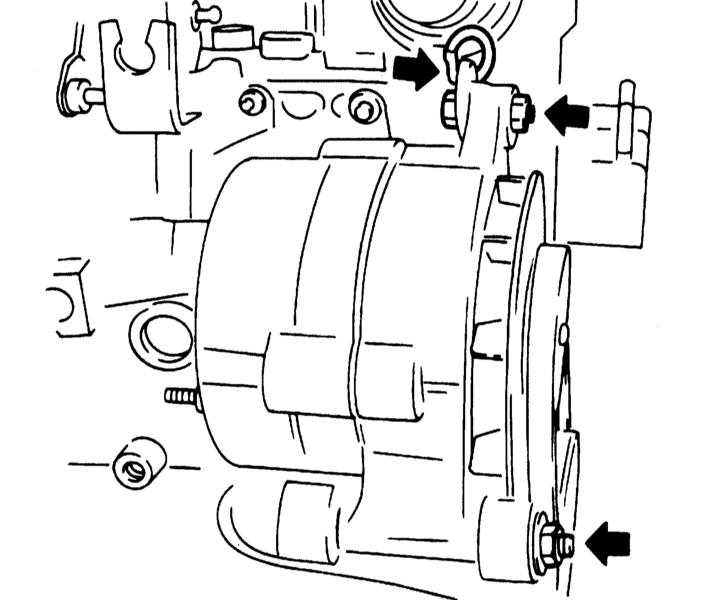

Крепеж генератора на двигателях с обычным приводным ремнем
- На
двигателях DOHC
с усиленным V-образным ремнем снимите правый приводной вал (см. Главу
Сцепление и приводные валы).
- На двигателях с усиленным V-образным ремнем выверните болты крепления генератора к кронштейну (2) и нижнему элементу крепления (1) На двигателях DOHC с усиленным V-образным ремнем отсоедините генератор от дополнительного держателя.
Крепеж генератора на двигателях с усиленным приводным ремнем
|
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
|
- Установите генератор на место, от руки закрепите его крепеж.
- Закрепите всю электропроводку. Проследите за тем, чтобы было подсоединена масса.
- На
дизельном двигателе
установите вакуумный насос (см. Главу
Тормозная система).
- На
дизельном двигателе
пройдите метчиком резьбовые отверстия в держателе. Смажьте новые болты фиксирующим герметиком, например, OPEL 90167347 (1510177) и вставьте в держатель. Затяните болты за два приема сначала с усилием
50 Нм, а затем доверните их угол
90 град.
Болты держателя
- На двигателях с усиленным V-образным ремнем установите генератор на место и затяните его крепеж к нижнему держателю с усилием
35 Нм, и крепеж к верхнему держателю - с усилием
20 Нм.
- Наденьте V-образный ремень и натяните его (см. Главу
Настройки и текущее обслуживание автомобиля)
.
- На двигателях с V-образным ремнем затяните верхний и нижний крепеж.

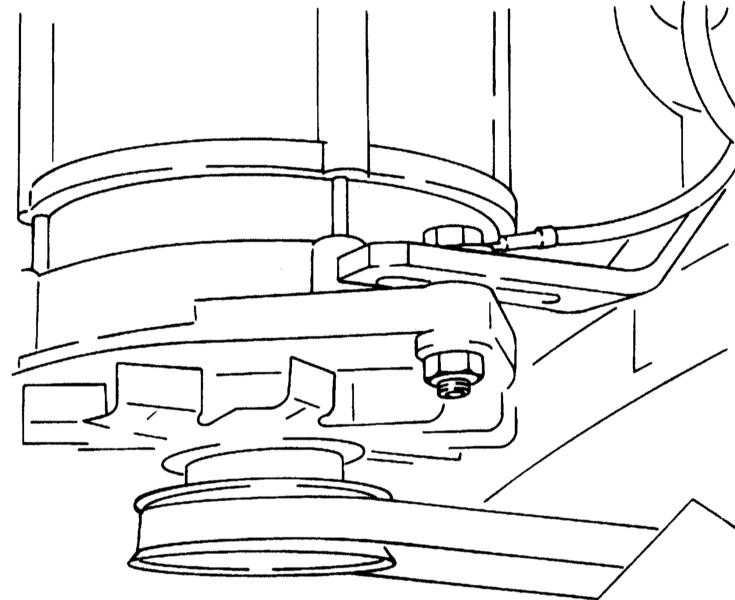

Верхний и нижний крепеж
- Установите на место шланг всасывания воздуха и воздушный фильтр.
- На
двигателе 82 л.с.
установите патрубок дроссельной заслонки.
- На
двигателях DOHC
установите правый приводной вал (см. Главу
Двигатели).
- Подсоедините отрицательный провод к аккумуляторной батарее.
|
|
|
Присоединяйте провод только при выключенном зажигании, чтобы не повредить ECM.
|
Особенности двигателя DOHC 1.0 л
ПОРЯДОК ВЫПОЛНЕНИЯ
|
- Снимите V-образный ремень и положите его на шкивы (см. Главу
Настройки и текущее обслуживание автомобиля).
- Выверните болты крепления и снимите генератор.
Крепеж генератора на двигателях 1.0 л
- Установите генератор и затяните его крепеж с усилием
40 Нм.
- Наденьте V-образный ремень.
|
|
|
|
