5.3.2 Снятие, установка и проверка исправности функционирования термостата

Снятие, установка и проверка исправности функционирования термостата

Не открывайте крышку радиатора и не снимайте термостат до полного остывания двигателя!

Снятие

Бензиновые модели

Модели с двигателем SOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

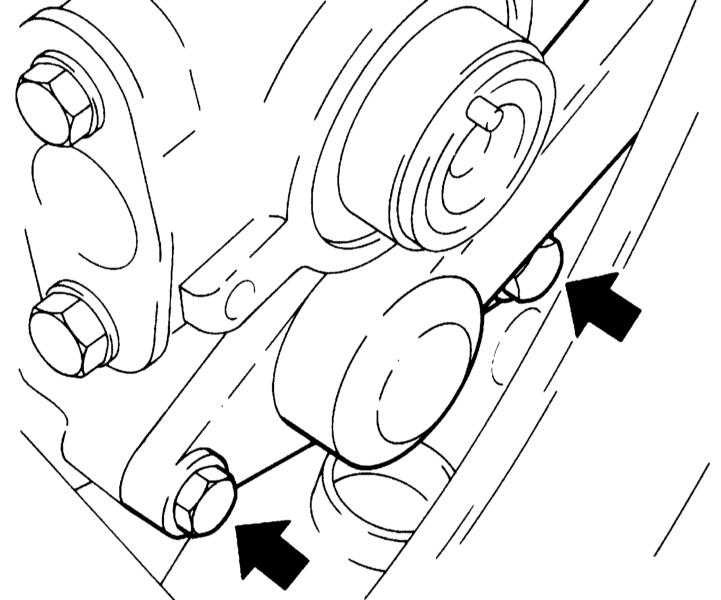

Отсоедините отрицательный провод от батареи. Опорожните систему охлаждения (обратитесь к Главе Настройки и текущее обслуживание автомобиля). Если не собираетесь заливать новую жидкость в систему, сохраните слитую для последующего использования. Снимите сборку воздухоочистителя с воздуховодами (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов). Ослабьте крепежные хомуты и отсоедините верхний шланг радиатора от крышки установленного справа на головке цилиндров термостата. Снимите крышку корпуса ГРМ, ремень привода ГРМ с промежуточным роликом, зубчатым колесом распределительного вала и задней крышкой привода ГРМ. Снимите с корпуса термостата шланг ОЖ, выверните крепежные болты и снимите крышку термостата. Термостат находится сбоку у головки цилиндров, под зубчатым колесом распределительного вала. Болты крепления крышки термостата Извлеките термостат из корпуса, снимите уплотнительное кольцо, - постарайтесь запомнить установочное положение компонентов.

Модели с двигателем DOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

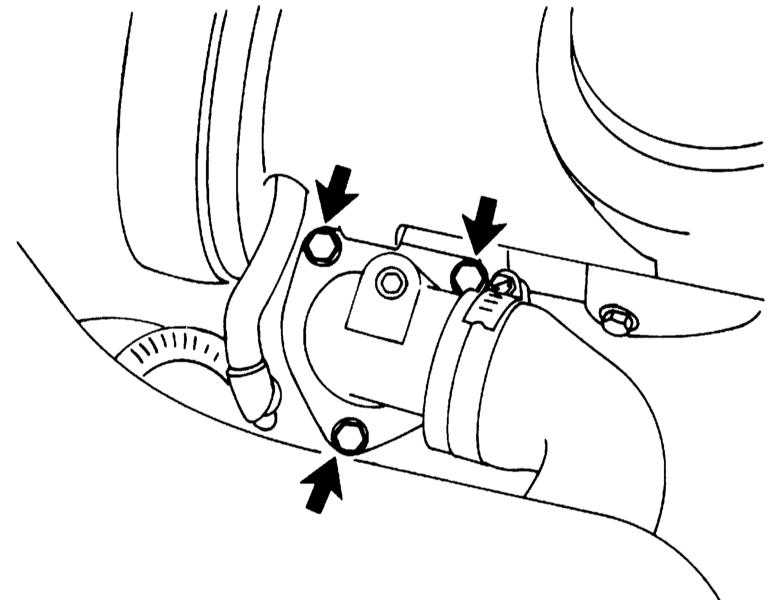

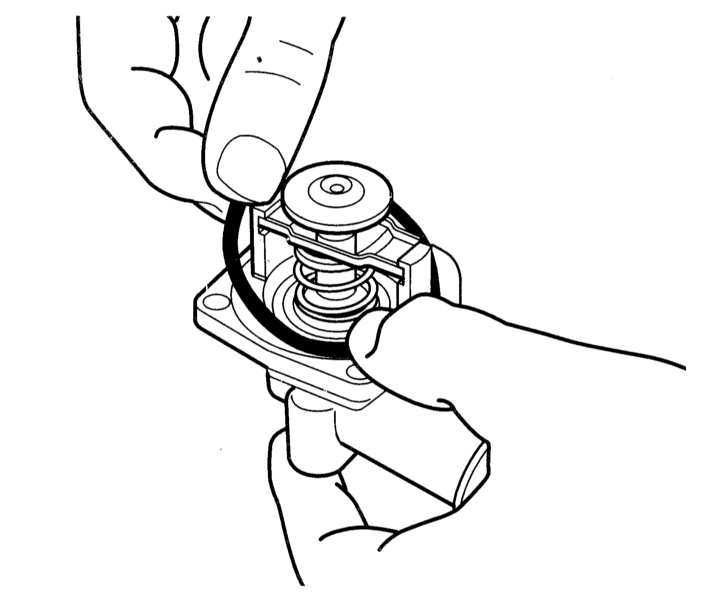

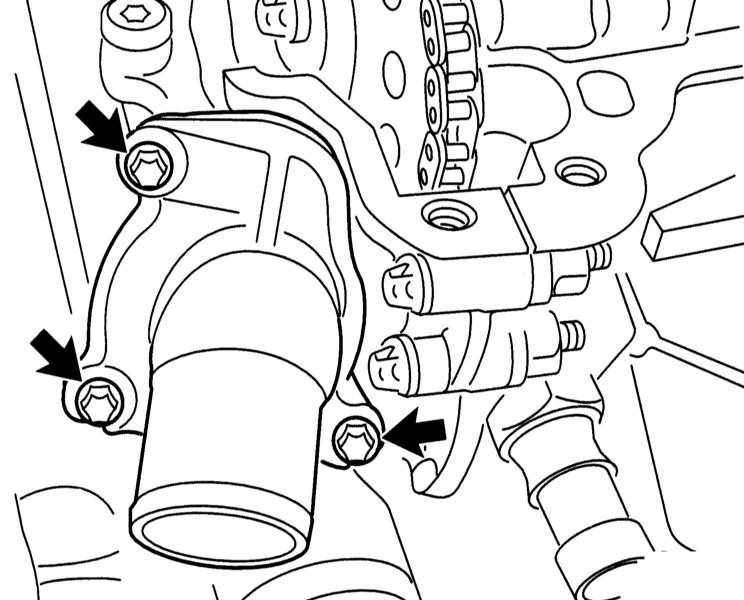

Отсоедините отрицательный провод от батареи (см. Главу Системы электрооборудования двигателя). Опорожните систему охлаждения (обратитесь к Главе Настройки и текущее обслуживание автомобиля). Если не собираетесь заливать новую жидкость в систему, сохраните слитую жидкость для последующего использования. На двигателях 1.0 и 1.2 л снимите рукав воздухозаборника. Установите емкость под патрубок крышки термостата. Ослабьте крепежные хомуты и отсоедините верхний шланг радиатора от крышки термостата.. Выверните крепежные болты и снимите корпус вместе со встроенным в него термостатом. На двигателях 1.4 и 1.6 л снимите уплотнительное кольцо. Болты крепления кожуха термостата двигателей 1.4 и 1.6 л DOHC Болты крепления кожуха термостата двигателей 1.0 и 1.2 л DOHC Снятие уплотнительного кольца термостата

Дизельные модели

ПОРЯДОК ВЫПОЛНЕНИЯ

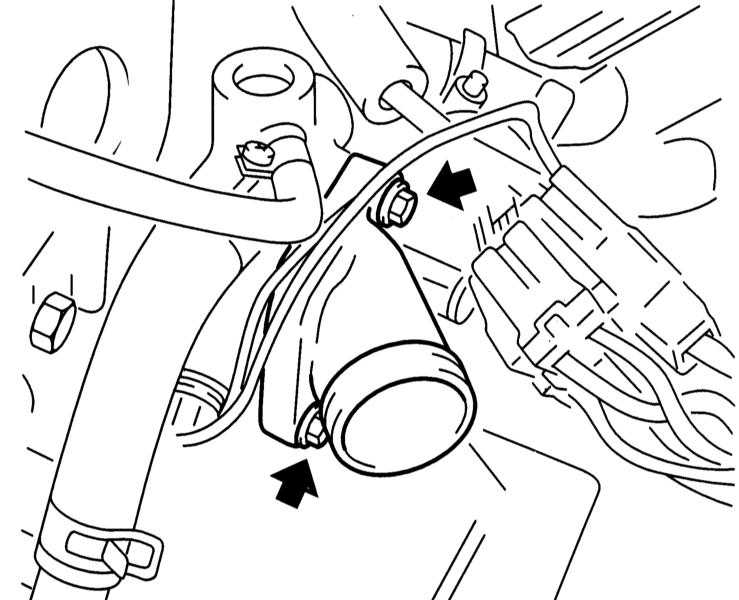

Снимите аккумуляторную батарею с опорным кронштейном (см. Главу Системы электрооборудования двигателя). Взведите стояночный тормоз, поддомкратьте автомобиль и установите его на подпорки. При соответствующей комплектации снимите защиту картера. Опорожните систему охлаждения (обратитесь к Главе Настройки и текущее обслуживание автомобиля). Если не собираетесь заливать новую жидкость в систему, сохраните слитую для последующего использования. Ослабьте крепежные хомуты и отсоедините верхний шланг радиатора от крышки установленного на головке цилиндров термостата. Выверните крепежные болты и снимите крышку термостата с корпуса. Болты крепления крышки термостата Извлеките клапан термостата из корпуса и снимите уплотнительное кольцо.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

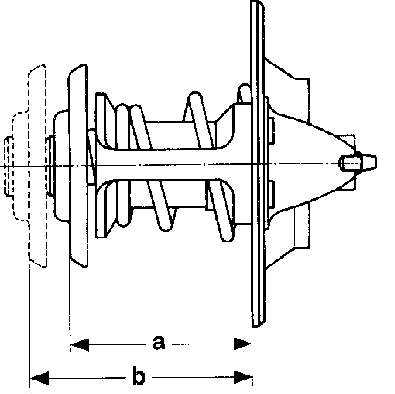

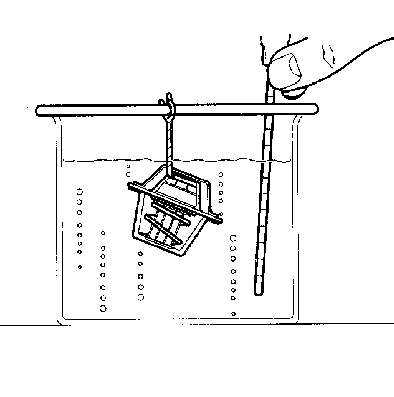

Прежде чем окончательно утвердиться в мнении о выходе термостата из строя, проверьте уровень охлаждающей жидкости в системе, состояние и усилие натяжения приводного ремня (см. Главу Настройки и текущее обслуживание автомобиля), а также исправность функционирования измерителя температуры. Одной из возможных причин слишком медленного разогрева двигателя (согласно показаниям измерителя) является заклинивание термостата в открытом положении. Замените термостат новым. В случае перегрева двигателя потрогайте рукой верхний шланг радиатора. Если шланг не нагрет, возможно, термостат заклинен в закрытом положении, перекрывая циркуляцию охлаждающей жидкости через радиатор. Замените термостат. Ни в коем случае не эксплуатируйте автомобиль со снятым термостатом! При этом может разорваться обратная связь бортового процессора, что приведет к повышению токсичности отработавших газов и чрезмерному увеличению расхода топлива. Если верхний шланг нагрет, это означает, что охлаждающая жидкость исправно циркулирует через радиатор, т.е. термостат открыт. Обратитесь к материалам Раздела Диагностика неисправностей. Наиболее точные результаты дает проверка термостата на верстаке. Снимите термостат с двигателя (см. Главу Двигатели). Подвяжите к сборке термостата отрезок проволоки и опустите ее в заполненную водой емкость Туда же опустите термометр. Проверка исправности функционирования термостата Проследите, чтобы термометр и термостат не соприкасались со стенками и дном емкости! Начинайте медленно подогревать воду, следя за изменением показаний термометра, - срабатывание клапана термостата должно происходить в точном соответствии с требованиями Спецификаций в Главе Системы охлаждения двигателя, отопления салона и кондиционирования воздуха. Оцените величину полного открывания клапана, - номинальное значение составляет b - а = 8 мм. Проверка полноты открывания клапана термостата

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

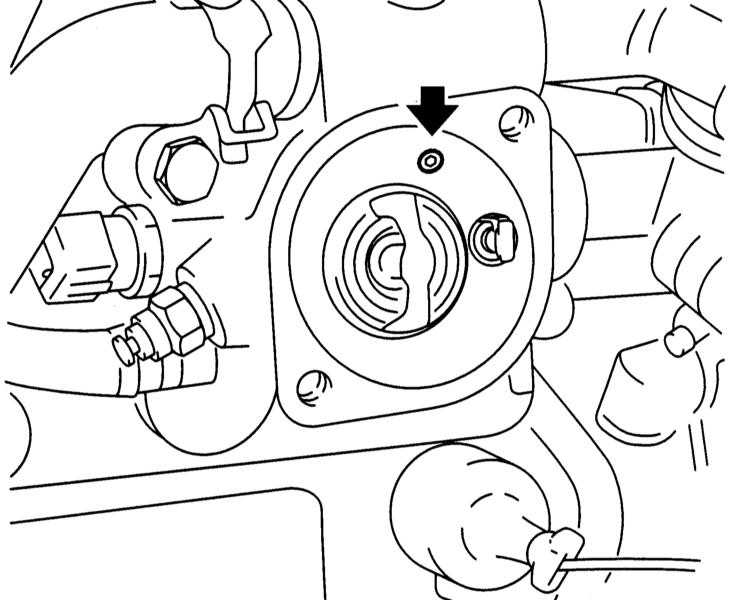

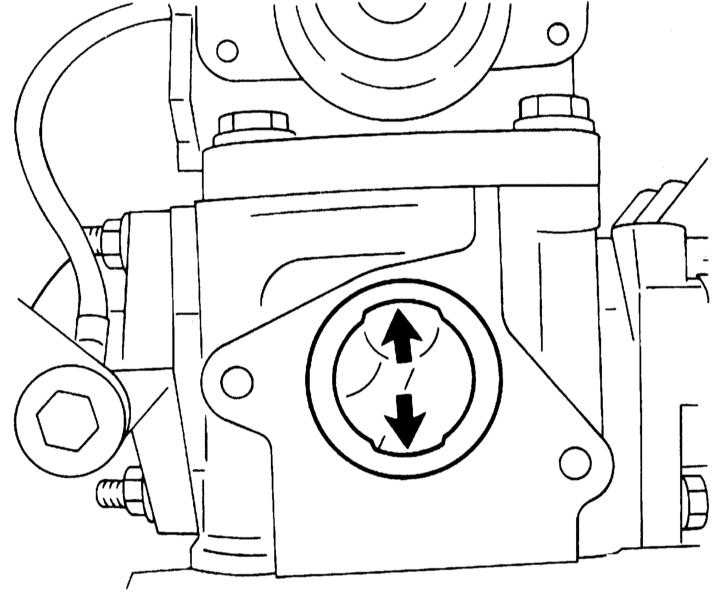

Установка выполняется в обратной последовательности. Обратите внимание на следующие моменты следующее. Тщательно зачистите сопрягаемые поверхности и замените уплотнительные элементы; Поместите термостат в кожух, правильно его сориентировав; С требуемым усилием затяните болты крепления крышки; Восстановите исходное подсоединение всех шлангов и электропроводки (где требуется, установите на место снятые датчики); Залейте в систему охлаждающую жидкость (обратитесь к Главе Настройки и текущее обслуживание автомобиля); Запустите двигатель, прогрейте до рабочей температуры и убедитесь в отсутствии утечек. На бензиновых двигателях OHC термостат должен зайти в пазы На дизельных двигателях термостат должен быть обращен отверстием вверх
