6.1.7 Снятие и установка педали акселератора

Снятие и установка педали акселератора

Бензиновые модели

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. В салоне автомобиля, с целью обеспечения доступа к педальной сборке, отпустите крепеж и снимите левую (водительскую) нижнюю секцию отделки панели приборов.
  2. Высвободите наконечник троса газа из педали акселератора.
  3. Отдайте три крепежных гайки и снимите педальную сборку с перегородки двигательного отсека

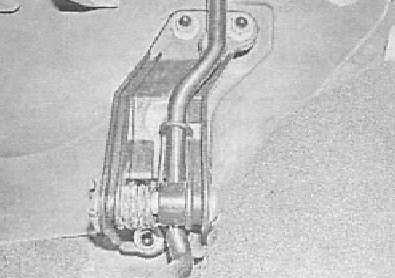

Три болта крепления педальной сборки
Снятие и установка педали акселератора Opel Corsa

  1. Проверьте компоненты педальной сборки на наличие признаков износа и механических повреждений, замените вышедшие из строя элементы. Для разборки педального узла, отцепите пружину, сдвиньте фиксатор и снимите педаль, опорный кронштейн, возвратную пружину и осевые втулки, - перед установкой смажьте втулки и ось педали универсальной смазкой.
  2. Установите на кронштейн втулки и возвратную пружину, продев сквозь пружину, установите педаль. Закрепите педаль фиксатором и подцепите к ней пружину.
  3. Установите педальную сборку на штатное место и затяните крепежные гайки с требуемым усилием.
  4. Подсоедините к педали трос газа, проверьте надежность посадки проходной втулки, затем установите на место отделочную секцию панели приборов.
  5. В заключение произведите регулировку троса газа (см. Раздел Замена и регулировка троса привода дроссельной заслонки).

Дизельные модели

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. В салоне автомобиля, с целью обеспечения доступа к педальной сборке, отпустите крепеж и снимите левую (водительскую) нижнюю секцию отделки панели приборов.
  2. Отдайте крепежные гайки и снимите педальную сборку с перегородки двигательного отсека

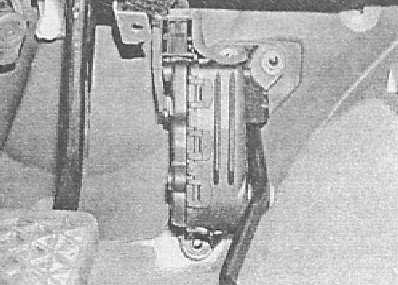

Три гайки крепления педальной сборки
Снятие и установка педали акселератора Opel Corsa

  1. Сдвинув запорный элемент на разъеме, отсоедините электропроводку от датчика положения педали акселератора,.
  2. На момент составления настоящего Руководства педальный узел изготавливался неразборным. В случае выхода педали из строя узел подлежит замене в сборе.
  3. Установите педальную сборку и затяните гайки ее крепления с требуемым усилием.
  4. Подсоедините электропроводку к датчику положения педали и установите на место нижнюю секцию отделки панели приборов.
