11.15 Снятие и установка тросов привода стояночного тормоза

Снятие и установка тросов привода стояночного тормоза

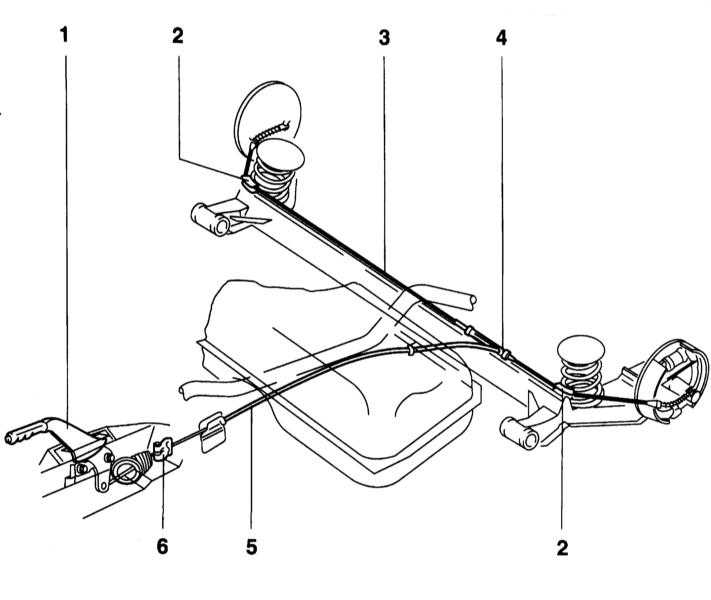

Механизм стояночного тормоза моделей Corsa и Tigra

1 — Рычаг стояночного тормоза 2 — Направляющие троса 3 — Короткий (правый) трос	4 — Компенсатор 5 — Длинный (левый) трос 6 — Удлинение со стопором

Модели Corsa и Tigra

Правая сторона (короткий трос)

ПОРЯДОК ВЫПОЛНЕНИЯ

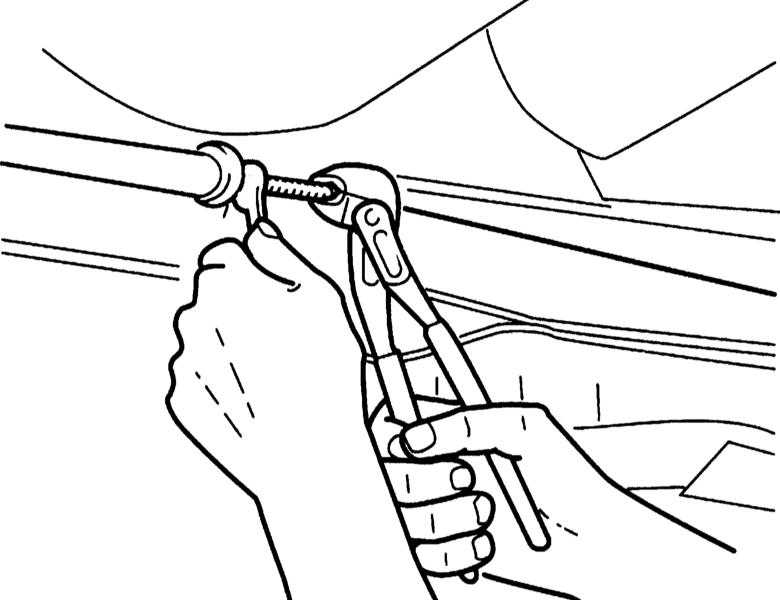

Отсоедините компенсатор стояночного тормоза от тороса привода тормоза. При этом удерживайте клещами резьбовую штангу от проворачивания Снимите наружу резиновый буфер. Удерживание резьбовой штанги Снимите трос привода стояночного тормоза с направляющей на балке задней подвески. Снимите правый тормозной башмак (см. Раздел Снятие и установка тормозных башмаков). Выньте пластмассовую втулку из тормозного щита и вытяните трос. Установка производится в обратном порядке.

Левая сторона (длинный трос)

ПОРЯДОК ВЫПОЛНЕНИЯ

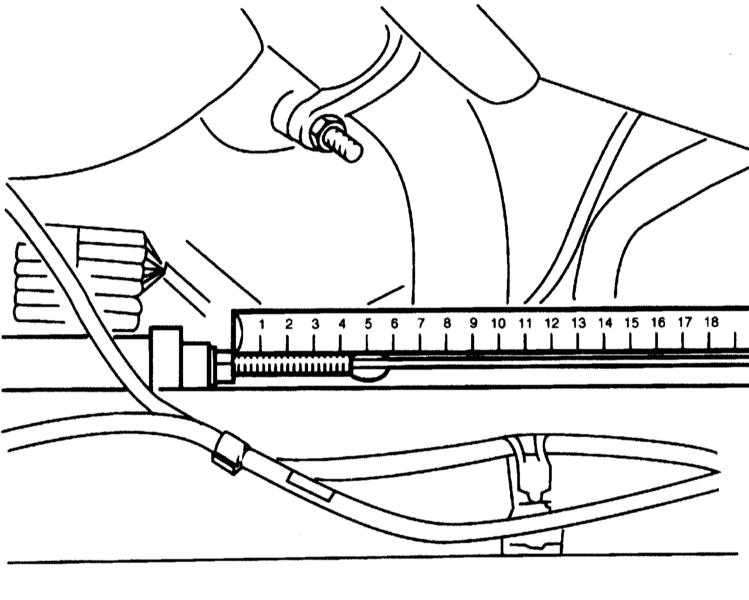

Измерьте и запишите длину резьбы компенсатора троса привода стояночного тормоза Снимите резиновый буфер и выверните компенсатор. При этом удерживайте компенсатор гаечным ключом от проворачивания. Измерение длины резьбы компенсатора Снимите термозащитный экран с глушителя. Освободите трос привода стояночного тормоза от удлинителя (стрелка) и отсоедините его. Крепление троса стояночного тормоза к удлинителю Выньте трос из держателя и направляющих на задней подвеске. Снимите левый тормозной башмак (см. Раздел Снятие и установка тормозных башмаков). Выньте пластмассовую втулку из тормозного щита и вытяните трос. Установка производится в обратном порядке. Следите, чтобы длина резьбы компенсатора соответствовала записанному при снятии значению.

Модель Combo

ПОРЯДОК ВЫПОЛНЕНИЯ

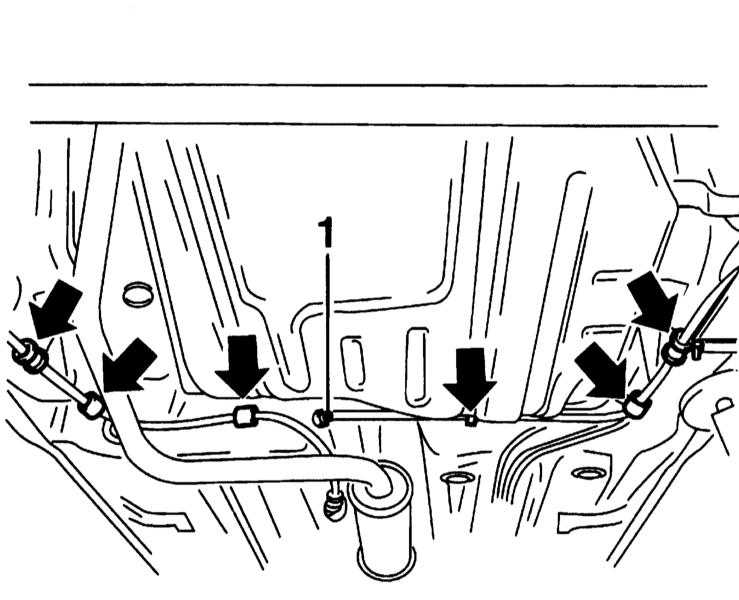

Снимите тормозной барабан (см. Раздел Снятие и установка тормозных башмаков). Отдайте крепеж системы выпуска отработавших газов в районе троса привода стояночного тормоза. Снимите термозащитный экран с днища. Отдайте гайку (стрелка) компенсатора стояночного тормоза. Гайка компенсатора стояночного тормоза Выньте тросы из направляющих. Извлечение тросов из направляющих Снимите пластмассовые втулки с держателя. Отогните немного направляющие троса (стрелка) на днище и задних пружинах подвески и снимите трос. Пластмассовые втулки Нажмите вперед рычаг стояночного тормоза на тормозной колодке и снимите трос. Снятие троса Выньте пластмассовую втулку из тормозного щита и вытяните трос. Установите трос привода стояночного тормоза в обратной последовательности и отрегулируйте его.
