Автомобиль Opel Corsa (Опель Корса)

11.11 Снятие, обслуживание и установка колесных цилиндров барабанных тормозных механизмов задних колес

Снятие, обслуживание и установка колесных цилиндров барабанных тормозных механизмов задних колес

В случае возникновения утечек тормозной жидкости колесные цилиндры подлежат замене в обязательном порядке. Изготовители не рекомендуют предпринимать попытки проведения восстановительного ремонта данных узлов тормозных механизмов.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Подоприте передние колеса противооткатными башмаками. Поддомкратьте задок автомобиля и установите его на подпорки. Снимите тормозной барабан и башмаки (см. Раздел Снятие, проверка состояния и установка тормозного барабана). Очистите колесный цилиндр и окружающие его поверхности от грязи. Снимите крышку с резервуара ГТЦ положите под нее полиэтиленовую пленку и наверните на место, - подкладывание пленки герметизирует посадку крышки и предотвратит вытекание жидкости при отпускании штуцерного соединения гибкого тормозного шланга. Снимите верхнюю стяжную пружину и разведите в стороны тормозные башмаки, высвободив их из поршней. Тщательно протерев штуцер, отсоедините гидравлическую линию от задней части колесного цилиндра. Во избежание скругления шлицов штуцера воспользуйтесь специальным накидным ключом с разрезной головкой. При отсоединении не тяните за металлическую трубку тормозной линии во избежание ее деформации, способной существенно осложнить процедуру подсоединения. Сразу же закупорьте открытый конец тормозной линии с целью минимизации потерь жидкости и во избежание попадания в гидравлическую систему грязи. Выверните болт крепления колесного цилиндра. Снимите колесный цилиндр с тормозного щита и перенесите его на чистый верстак.

Если на фрикционных накладках тормозных башмаков имеются следы гидравлической жидкости, башмаки следует заменить, а рабочую поверхность барабана тщательно зачистить.

Обслуживание

ПОРЯДОК ВЫПОЛНЕНИЯ

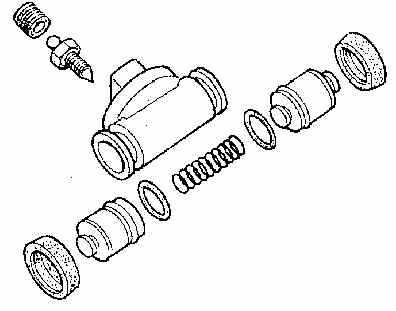

Тщательно протрите цилиндр снаружи. Конструкция колесного цилиндра представлена на сопроводительной иллюстрации. Снимите с цилиндра оба пыльника. Конструкция колесного цилиндра барабанного тормозного механизма заднего колеса Обычно поршни свободно выталкиваются из цилиндра под воздействием развиваемого пружиной усилия. В случае необходимости закупорьте торцевое отверстие цилиндра деревянной заглушкой вытолкните поршень путем подачи в цилиндр воздуха через входное отверстие от ножного насоса. Внимательно изучите состояние рабочих поверхностей цилиндра и поршней. В случае выявления очевидных дефектов замените цилиндр. Составители настоящего Руководства рекомендуют производить замену цилиндров обоих тормозных механизмов задних колес одновременно. Если состояние компонентов признано удовлетворительным, произведите замену уплотнительных манжет и пыльников, - соответствующие ремнаборы всегда можно найти в магазинах автомобильных аксессуаров. Смажьте новые манжеты поршней чистой тормозной жидкостью и пальцем заправьте их в цилиндр, в середину посадив пружину. Опустите поршни в чистую тормозную жидкость и заправьте их в цилиндр. Установите новые пыльники и проверьте свободу хода поршней.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей цилиндра и тормозного щита. Разведите башмаки, установите цилиндр на свое штатное место и подсоедините к нему гидравлическую линию, - пока не затягивайте штуцерную гайку. Вверните крепежные болты и прочно их затяните, - теперь штуцерная гайка можно окончательно затянута. Уберите подложенный под крышку резервуара ГТЦ полиэтилен. Заправьте башмаки в канавки поршней и установите на место верхнюю стяжную пружину. Установите на место тормозной барабан (см. Раздел Снятие, проверка состояния и установка тормозного барабана). Прокачайте тормозную систему (см. Раздел Прокачка тормозной системы), - достаточно прокачать лишь тот контур, цилиндр которого снимался. Произведите регулировку приводного троса стояночного тормоза. И установите на место чехол рычага управления. Прежде чем приступать к эксплуатации автомобиля, удостоверьтесь в исправности функционирования тормозов.
